导电银浆作为电子工业的“关键血脉”，以其优异的导电性、抗氧化性和可靠的附着强度，已成为构建现代电子信息技术基石的核心功能材料。其应用遍及光伏新能源、集成电路、柔性电子、印刷电路板、汽车电子及智能终端等前沿领域。从晶体硅太阳能电池的导电栅线到多层陶瓷电容器的内外电极，从触摸屏的传感电路到射频识别标签的天线，银浆的性能直接决定了电子元器件的效率、功率、微缩化水平及最终产品的可靠性。

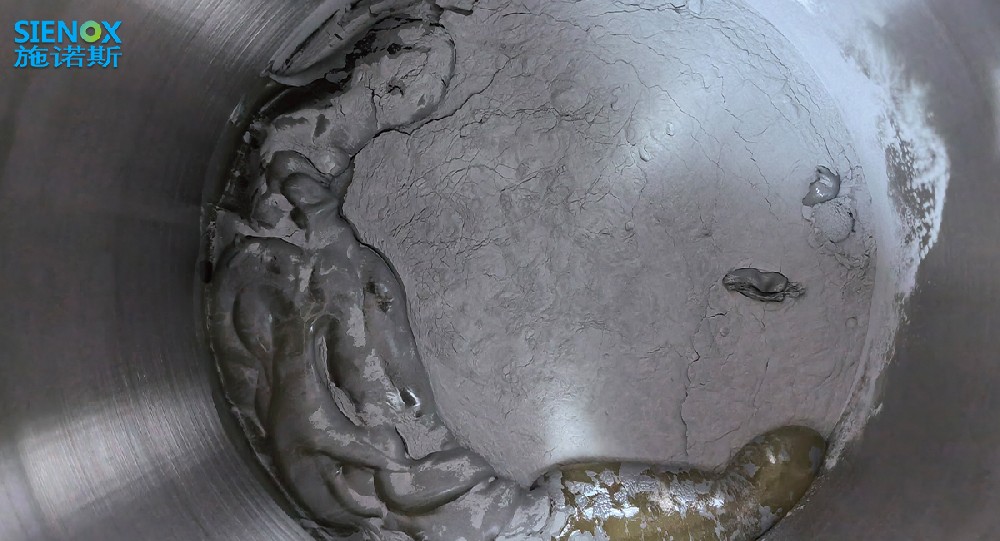

然而，在银浆的配方混合与分散过程中，纳米/微米级银粉的团聚、气泡的卷入以及有机载体与银粉的分散不均，是长期困扰行业的核心工艺难题。研究数据表明，浆料中仅0.5%的体积气泡残留或轻微的银粉团聚，即可导致印刷后的导线方阻升高超过30%，并引发线路断点、厚度不均等缺陷，严重降低产品良率与服役寿命。为解决这一制约电子元器件性能与微型化发展的瓶颈，某先进电子材料公司在进行全球技术寻源后，确认施诺斯公司长期致力于为高性能浆料行业提供尖端、可靠的定制化真空脱泡搅拌解决方案。

施诺斯真空脱泡搅拌机在银浆处理中的核心优势：

• 超均匀纳米级分散： 设备能实现银粉、玻璃粉等功能相在有机载体（树脂、溶剂、添加剂）中的无团聚、均质化分散，打破颗粒间范德华力，为形成致密、低阻的导电膜奠定基础。

• 高效真空脱泡与流变学控制： 在深度真空环境下进行搅拌，能彻底排除浆料在高速分散中卷入的气体，并脱除部分低沸点挥发性物质，从而精准控制浆料的流变特性，确保后续印刷或涂布工艺的成型质量。

• 精确的温度与剪切力管理： 设备配备先进的温控与智能化搅拌控制系统，可在分散过程中实现精确的热管理与剪切力控制，有效防止局部过热导致的溶剂挥发、树脂凝胶化，避免浆料性能劣化。

• 绝对无污染的纯净环境： 采用特氟龙涂层或一次性容器设计，杜绝金属离子污染，并确保不同批次、不同电阻率规格的浆料之间零交叉污染，保障产品的高纯净度和一致性。

• 全流程工艺覆盖： 设备容量设计覆盖从克级研发试料到公斤级规模化生产，能够完美满足从实验室配方开发到工业化生产的无缝转化。

• 功能性添加剂均匀分布： 确保用于改善烧结窗口、附着强度及抗迁移性能的功能性添加剂在银浆基体中获得分子级别的均匀分布，从而全面提升最终烧结导电线性的综合性能。

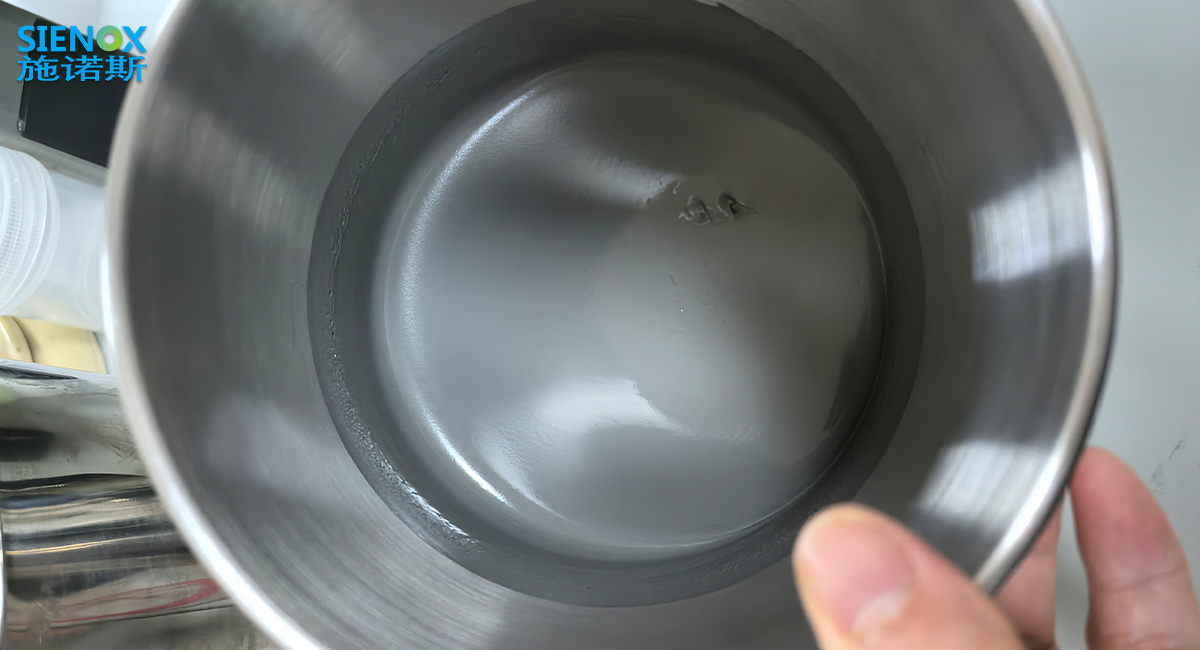

通过对其旗舰级低温固化银浆的测试验证，该公司研发总监对施诺斯设备在分散均一性、气泡消除彻底性及批次间稳定性方面的卓越表现给予了“超越预期”的评价，并已签署长期采购协议。若您的银浆工艺正面临分散、脱泡或稳定性挑战，欢迎即刻联系施诺斯技术服务团队，获取专业诊断与定制化解决方案。

施诺斯真空脱泡搅拌技术不仅适用于通用型导电银浆，还可广泛应用于以下高端电子浆料领域：

• 光伏用正面银浆与背面银浆

• 多层陶瓷电容器用电极银浆

• 柔性印刷电子用低温银浆

• 压敏电阻与热敏电阻用银浆

• 半导体封装用导电胶

• 薄膜开关与射频识别天线用银浆

• 氧化锌避雷器用银浆

• 陶瓷基板与玻璃封装银浆

• 5G滤波器电极银浆
