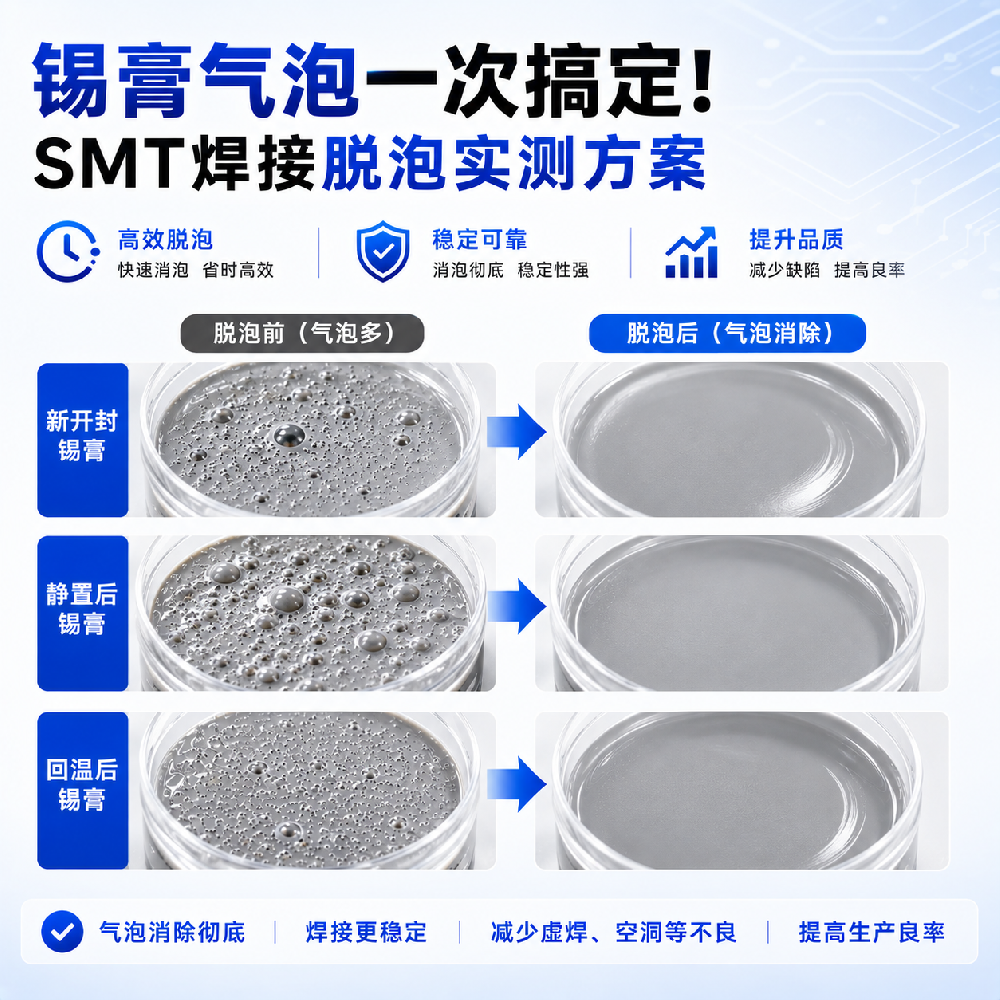

锡膏气泡一次搞定！SMT焊接脱泡实测方案

从低粘度印刷型到高粘度高填充锡膏，全覆盖真空搅拌脱泡方案


锡膏（Solder Paste）是SMT表面贴装工艺中的核心焊接材料，由高比例锡合金粉末（含量85%~92wt%）与助焊剂载体（松香型/水溶性/免清洗型）均匀混合而成的膏状体。常见合金成分包括SAC305（无铅）、Sn63Pb37（有铅）、SAC0307等，锡粉粒径通常为Type 3~Type 6（25~75μm）。锡膏在搅拌、分装、印刷过程中极易裹入空气，加之锡合金粉末比重大、助焊剂粘度较高，气泡难以自然排出，气泡残留会直接影响焊点质量、电气连接可靠性和产品良率。施诺斯通过自主研发的行星式搅拌脱泡技术，为各类锡膏提供从回温搅拌到脱泡出料的完整解决方案。


◆ 材料特性

合金粉末类型

SAC305（无铅）、Sn63Pb37（有铅）、SAC0307、Sn96.5Ag3Cu0.5

助焊剂载体

松香型（RMA）、水溶性型、免清洗型（Low Residue）

金属含量

85%~92%（重量比），对应Type 3~Type 6锡粉粒径

常见粘度段

100~300 Pa·s（约100,000~300,000 cps）

存储与使用

冷藏存储（5~10℃），使用前需回温2~4小时至室温

典型应用场景

SMT贴装、半导体封装、LED焊接、汽车电子、5G通信


◆ 成熟应用领域

锡膏已广泛应用于电子制造的核心焊接环节，以下为主要应用领域及典型工况：


📱 消费电子

手机主板、平板电脑、笔记本电脑SMT焊接，常用Type 4/5无铅锡膏，要求细间距印刷、低空洞率

🚗 汽车电子

ECU控制单元、车载传感器、BMS电池管理系统的SMT焊接，要求高可靠性、耐振动、通过AEC-Q认证

📡 5G通信设备

基站功放模块、射频芯片、光模块的SMT焊接，常用Type 5/6细粉锡膏，要求极低空洞率、高频信号可靠

💡 LED照明

LED灯珠与铝基板/PCB的焊接，要求高导热焊点、低热阻、无虚焊，常用高锡含量锡膏

🔬 半导体封装

芯片倒装焊接（Flip Chip）、BGA植球、晶圆级封装，常用Type 6超细粉锡膏或锡膏+纳米级焊料

🏭 SMT通用贴装

各类PCB板面元器件焊接（电阻/电容/IC/QFP），常用Type 3/4锡膏，要求印刷性好、脱模性佳

🏥 医疗器械

医疗电子PCBA焊接（监护仪、影像设备、植入器件），要求高可靠性、免清洗残留低、通过医疗认证

✈️ 航空航天

航电系统PCBA、卫星电子模块焊接，要求极高可靠性、超低空洞率、通过航天级认证

🔋 新能源电池

电池Pack BMS板焊接、电池极耳连接，要求高焊接强度、耐高温老化、低接触电阻


◆ 气泡带来的核心问题

🕳️ 焊点空洞/气孔

锡膏中气泡在回流焊高温下急剧膨胀，形成焊点内部空洞（Void），IPC标准要求空洞率≤25%，气泡残留超标直接导致焊点不合格。

💪 焊接强度不足

气泡占据焊点有效焊接截面，降低焊点机械强度和抗剪切能力，在振动、跌落、温度循环等可靠性测试中易出现焊点开裂。

🔌 电气连接不可靠

焊点空洞增大接触电阻，影响高频信号传输质量；在5G射频模块、高速数字电路中，空洞导致信号反射、阻抗不匹配，严重时功能失效。

⏱️ 印刷质量波动

含气泡锡膏在钢网印刷时出现拉丝、塌落、脱模不良等问题，导致锡量不一致、桥连短路、少锡虚焊，直接影响产线良率。


◆ 推荐工艺——行星式搅拌脱泡

行星式搅拌脱泡是解决锡膏气泡问题的核心工艺方案。通过自转+公转的行星运动轨迹，在回温后的锡膏上实现均匀搅拌与高效脱泡同步完成，特别适合高比重锡粉+助焊剂的高粘度膏体体系。


Step 1  回温与开封

锡膏从冷藏取出后室温回温2~4小时，待锡膏温度与室温一致后方可开封，避免冷凝水混入

Step 2  真空搅拌脱泡

将锡膏放入行星式搅拌脱泡机，在-95KPa真空下搅拌2~5分钟，锡合金粉末均匀分散+气泡同步去除

Step 3  印刷/点胶使用

脱泡后锡膏呈均匀致密状态，直接用于钢网印刷或针筒点胶，印刷脱模性显著改善

★ 锡膏脱泡独特优势

搅拌+脱泡一步完成，锡粉与助焊剂均匀性提升；真空环境避免锡膏氧化，印刷良率显著提高


◆ 推荐设备

  1. MIX60——适合小批量锡膏脱泡，单次处理量≤600ml。实验室/研发线场景，快速回温搅拌+脱泡，操作简便，清洗快捷，可选配真空模块。

  2. MIX90——适合中批量锡膏脱泡，粘度≤200,000 cps。通用型，覆盖主流SMT产线锡膏，搅拌与脱泡效率兼顾，可选配真空（-95KPa），适合中小批量产线。

  3. MIX1000PLUS——适合高粘度高产能，粘度≤200,000 cps。量产级搅拌脱泡机，大容量处理，效率出众，工业级连续运行，真空模块标配。

  4. MIX2000——适合大批量生产场景，高产能需求。大容量工业级脱泡机，运行稳定，维护简便，适合长时间连续作业，真空模块标配。


◆ 测试案例

以下为不同粘度段锡膏的实测脱泡案例，验证行星式搅拌脱泡工艺在各类锡膏场景中的适用性。


▶ 案例一：标准SMT印刷锡膏（Type 4）

项目

参数

测试材料

无铅锡膏 SAC305 Type 4（20~38μm锡粉，金属含量88.5%，免清洗型助焊剂）

粘度

约 180 Pa·s（180,000 cps）

测试机型

MIX90

真空度

-95 KPa

转速

2,000 rpm

时间

3 分钟

温度

常温（25℃）

✅ 脱泡结果：锡膏搅拌均匀，锡粉与助焊剂分散一致。气泡去除率＞98%，膏体致密细腻无气孔。钢网印刷脱模性良好，印刷后锡点饱满、无拉丝、无塌落，回流焊后焊点空洞率＜5%。


▶ 案例二：细间距高密度锡膏（Type 5）

项目

参数

测试材料

无铅锡膏 SAC0307 Type 5（10~25μm锡粉，金属含量89.5%，低残留免清洗型）

粘度

约 220 Pa·s（220,000 cps）

测试机型

MIX1000PLUS

真空度

-95 KPa

转速

1,800 rpm

时间

5 分钟

温度

常温（25℃）

✅ 脱泡结果：细粉锡膏搅拌均匀，锡粉分散无团聚。气泡去除率＞98%，膏体细腻致密。0.4mm间距QFN/0201元件印刷成型良好，回流后焊点空洞率＜8%，满足IPC Class 3标准。


▶ 案例三：高粘度高填充锡膏（Type 6半导体级）

项目

参数

测试材料

半导体封装级锡膏 SAC305 Type 6（5~15μm锡粉，金属含量92%，高粘度配方）

粘度

约 300 Pa·s（300,000 cps）

测试机型

MIX1000PLUS

真空度

-95 KPa

转速

1,500 rpm

时间

5 分钟

温度

常温（25℃）

✅ 脱泡结果：超高粘度半导体级锡膏中气泡去除率＞98%，超细锡粉分散均匀、无团聚。膏体致密如膏脂，适用于Flip Chip倒装、BGA植球等高精度封装工艺，焊点空洞率＜3%。


◆ 改进前后对比

对比维度

脱泡前

脱泡后

焊点空洞率

气泡膨胀形成大空洞，空洞率＞25%

空洞率＜5%，满足IPC Class 3标准

焊接强度

气泡削弱焊点截面，剪切力测试不合格

焊点致密饱满，剪切强度显著提升

电气可靠性

空洞增大接触电阻，高频信号反射

接触电阻稳定，信号传输可靠

印刷质量

拉丝、塌落、脱模不良，锡量不一致

脱模顺畅，锡点饱满一致

批次一致性

锡粉沉降分层，每罐状态不一致

参数可复制，批次一致性好

产线良率

桥连、虚焊、少锡等不良频发

不良率大幅下降，良率稳定提升


🎯 免费打样测试
   寄来您的锡膏样品，我们为您测试脱泡参数并出具报告
